BAE シーハリアー FA.2 製作記 その４

BACK


最終更新日　3Dファイル


■ 春　4/9追加

 　春は別れの季節でもある。以下、私的別れ３題。

　母親の実家を家じまい。私自身はそこに住んだことはないが、たまに行く田舎暮らしが気に入っていた。それももうできない。

　三男坊が転勤で車通勤必須となる。一方で私自身は介護で実家に通う必要がなくなり、いいタイミングなので、車を譲る。車のある生活ともお別れ。まあ、大抵の買い物、飲食は徒歩/チャリ圏内なので、不便ではないのだが。

　愛用の靴が古くなって買い替えようと思ったら、店でもネットでも売ってない。履き心地がいいのと、誰も履いてないのが気に入って、５足くらい履き続けたのだが。仕方なく同じブランドの別モデルを買う。以前の方が履き心地はよい。


■ 続、マーキング

 　先週は一週間ほど前述の家じまいで山奥に籠る。一応プラモも持っていくが、あまり進まず。戻っても三男坊の引越し手伝い、姫s来襲などなどで進まず、二週間ぶりの更新だ。

　さて、塗装で出来ないマーキングは、基本インレタ（=dry decals）。今回は白、黄、ピンクを作る。が、インレタにも依り難いものがあり、そこはクラブ会員のT氏より、キネティックFA.2のカルト製デカールを融通していただく（大感謝）。

　じゃあ、全部キネのデカールでもいいじゃないか、といえばそれまでだが、インレタは透明ニス部の段差・シルバリングが皆無だし、文字のサイズ・書体や部隊マークを自分好み（＝実機どおり）に出来るというメリットがある（ちなみにキネは書体が細い）。

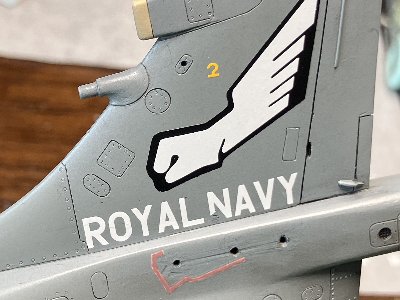

部隊マークの黒は、マシンカットのマスクシートで塗装。白と黄はインレタ。引っ掛けたのか、気付いたらNの下が欠けている。

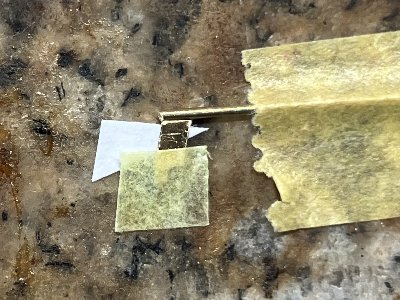

予備のインレタ（必ず作っておく）で補修。ちなみに、欠けた部分のみクリアデカールに転写して貼り付ける。

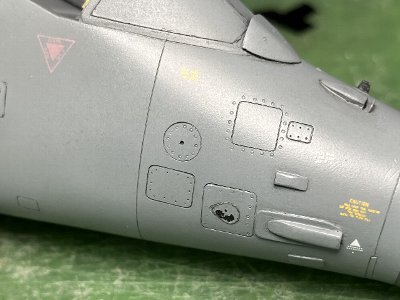

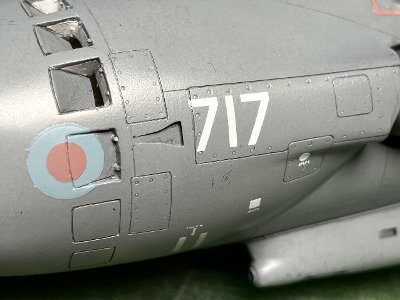

この辺の白も全てインレタ。
黄色とピンクはインレタ。上から極薄のMSGを吹いてトーンを落とす。白三角はインレタを失敗してデカール（助かる）。

白と黄色はインレタ。とくに上面はニスが無いのが効果大だ。

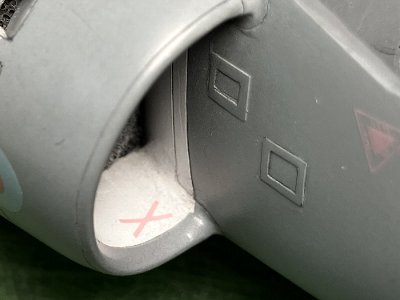

インテイクの中の歩行禁止マーキングが英軍っぽいよね。これはデカール。塗装は無理。

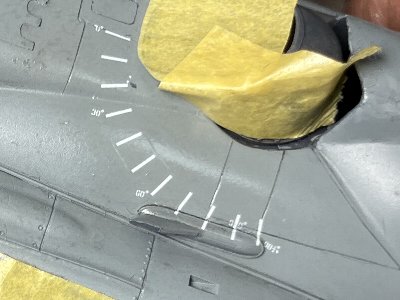

角度表示はデカール。ここにインレタを貼るのは難しく、やるなら一旦クリアデカールに転写となる。ならば最初からデカールで。

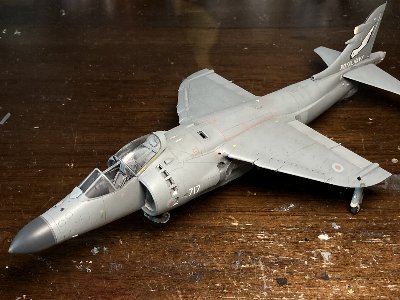

つうことで、マーキング終了。翼端部のテープは養生のため。


　ピンクのような中間色は、インレタの色を塗装に合わせるのが困難。今回も微妙に彩度が高く、そこは上から迷彩色のMSGを薄く吹く。デカールのピンクはさらに明るく彩度が高いので、残念ながらインテイク内部のみに使う。で、今にして思えば、自作のピンクはちょい暗く彩度が低過ぎたかな。

　マーキングが終了したら、フラットクリア（ガイアのフラットクリアにフラットベースを少々加えたもの）を全体に吹く。


■ 小物

 　並行で小物も進める。ピトー管は3DPが手っ取り早いが、場所的に引っ掛けやすく、すぐ壊れるのは必至。形状再現度は劣るがはんだ細工しかない。

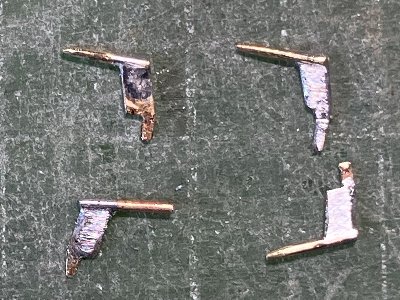

ピトー管ははんだ細工。0.5mm真鍮線に0.2mm真鍮板をはんだ付け。このように並べてはんだを乗せてバーナーで炙る。
４つ作って、いいの２つを採用。

ランディングライトを工作。0.1mmアルミ板をポンチで抜き、光硬化瞬間を盛る。

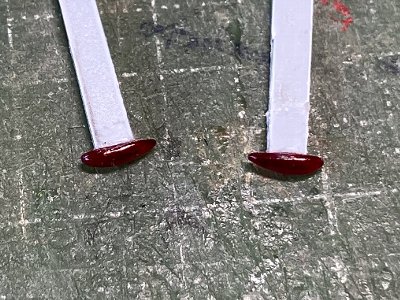

アンチコライトはクリアランナーの削り出し。緑フタを塗ってピカピカにしてからクリアレッドを塗る。



■ エア1/72シーハリアーFRS.1 キットレビュー

 　エアの1/72シーハリアーFRS.1を衝動買いしてしまう。同社ハリアーII、ハリアーGX.1の出来が良かったので、シーハリ系も期待したのだ。結果は・・・



デカール替えの再販。最近店頭で見かけた人も多いのでは？ マーキングは全面EDSGかライトグレイかの二択。

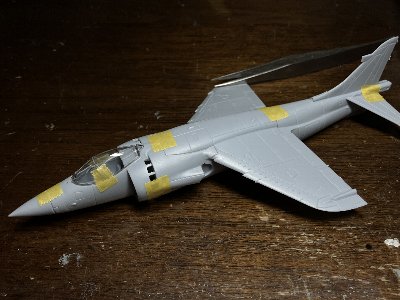

仮組みしたところ。うーん・・・

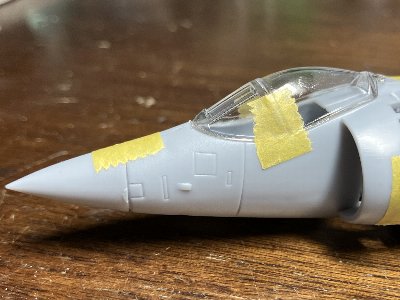

機首が細い。高さ幅とも1mm不足。風防＆キャノピの側面形、平面形がイマイチ似てない。

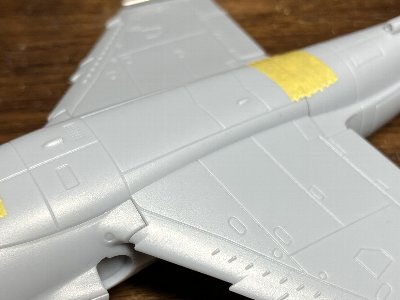

背中の盛り上がり部分が狭く、断面が角ばっている。


　つうことで、ワタシ的には期待外れ。残念。エアで外形がイマイチだったら、残るものがないでしょ。がっつり手を入れて、外形を追求してもいいのだが、今のFA.2でお腹いっぱいで、そこまで元気が出ない。よって、キットはクラブメンバーに譲っちゃう。今年の展示会のテーマ機だし。

　しかし、これがタミヤのF-35と同じ値段というのは釈然としないな。ブツブツ・・


■ キャノピ　4/16追加

 　静岡まであと一ヶ月。この調子だと間に合いそうだ。

　さて、シーハリアのキャノピフレームには「フチ」のシール材はない。金属フレームとプレキシガラスが接している。しかし内側にある破砕コードとその取付枠みたいなのがガラス越しに見えて、あたかもフレームにフチがついているように見える。これを再現しよう。本来なら内側につけるべきだが、クリアパーツの厚みがあって難しい。そこで外側にEDSGを塗ったベタデカールの細切りを貼り付け、フチっぽく見せる。

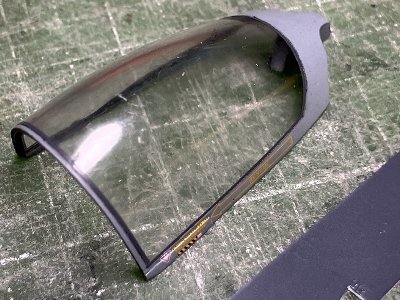

フレームにキネのデカールを貼り、フラットクリア。マスクをはがし、ベタデカール細切りを貼る。手前のが切り出す前のデカール。

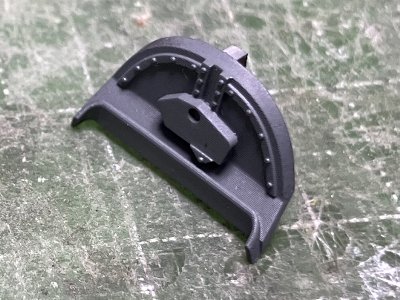

後方のバルクヘッドは3DP。考証は甘い。雰囲気ってことで。



■ 脚取り付け

 　塗装、マーキングが済んだので、いよいよ脚の取り付け。4点接地なので、浮かないようにしたい。前脚とアウトリガーはしっかり接着。主脚はとりあえずフリーにしておき、タイヤの接地面を削ったあとに接着する算段。



3DP＋洋白線のアクチュエータを取り付ける。
自立。それぞれの脚の角度、長さは、写真を見ながら慎重に調整する。



■ エジェクションシート

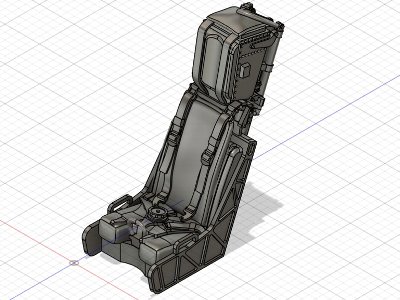

 　ハーネスの詳細不明で止まっていたマーチンベイカーMk.10エジェクションシートが出来上がる。考証協力感謝。wikiによれば、マーチンベイカーMk.10は、シーハリアーFRS.1、FA.2の他、BAEホーク、トーネード、ミラージュ2000、ラファール、クフィル、グリペン、F/A-18ホーネット（ホントか？）など多数の機種が装備している。

　ただし、それぞれの機体ごとに細部に違いがあり、MK.10Lのように末尾の記号で区別されるようだ。あまり細かいことを気にしないのであれば、上記機体にもお使いくだされ。

　機体ごとの違いは曲者で、だからweb検索しても「シーハリアーが装備したMk.10」がよく分からない。それでも実機コクピット写真など参照し、ハーネスはQuinta Studioの3Dデカールの説明書も参考にして、結果、まずまずの正確度ではないかと思う。なお、ハリアーGR.1/3、ハリアーIIGR.7/9のシートはまた別物。



コクピットに据え付けた状態で見える部分は、それなりに再現したつもり。見えないところは省略。

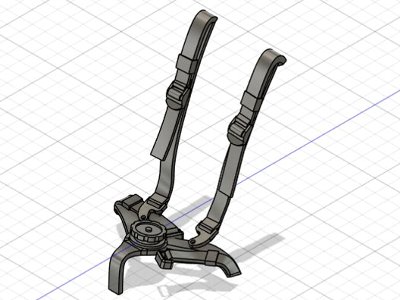

ハーネスは別ボディ。これはこれで使えそうな。←何か企んでるな？

塗装、ウォッシング終了。クッションとベルトの色味は現存機写真からこんなもんか。赤はベタデカール。

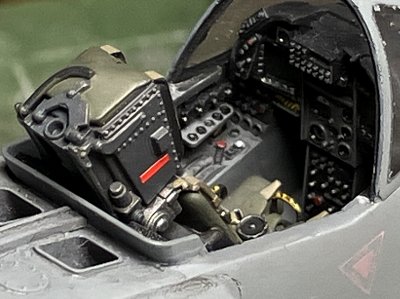

コクピットに入れてみる。頂部のディテールもきちんと再現してるぞ。


　塗装メモ。本体はC333 EDSG、クッションはC330ダークグリーンとC13ニュートラルグレイ、ハーネスはC45セールカラーとC22ダークアース。いずれもフラットベースをたっぷり加える。


■ パイロン、タンク

 　静岡は吊るしものナシで暫定完成させ、6月のWings展示会までに最終完成させようと思ってたが、間に合いそうなので、パイロン、タンクも製作する。形状、サイズは写真がベース。とはいえ、パースがついていて、なかなかサイズが分かりづらい。

　そこでまず、タンク付きの下面写真からタンクのサイズを割り出す。次に、このタンクのサイズに基づいて、側面写真でパイロンのサイズを決める。翼の取り付け位置は製造図にある。タンクやミサイルは、機軸に対して３°弱の俯角がつく。これは内外のパイロンとも同じ。

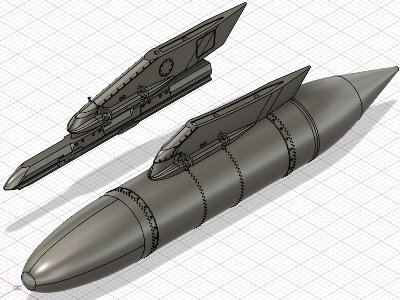

3D設計出来上がり。パイロンは左右の別がある。画像は左舷のもの（外側と内側が逆になってるが）。

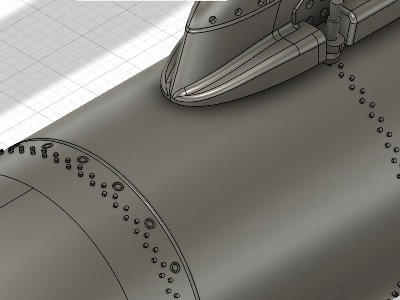

折角なので、タンクにはリベットを加える。ここだけは実機どおりの数にする。

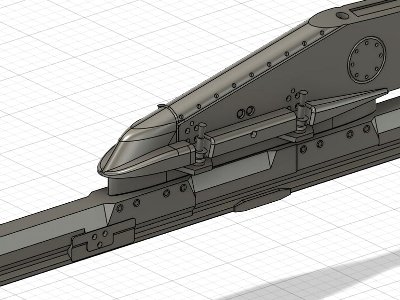

外側パイロンとサイドワインダーランチャーのクローズアップ。

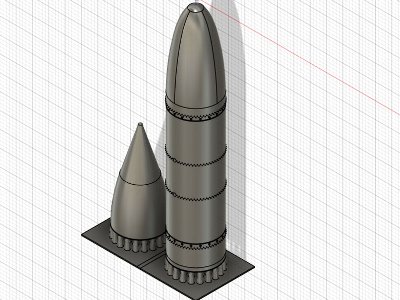

リベットがあるため、左右割にはできない。このように、立てて出力する。中はムク。


　図面にも、タンクとパイロンを描き加える予定。こちらはもうしばらくお待ちを。


■ 続、パイロン、タンク　4/21追加

 　週末は予定外に予定がなく（どういう意味だ）、シーハリ最後の作業に集中する。まずは、パイロン、タンクをプリントして取り付け。

　実機写真を見ていると、パイロンやタンクは必ずしも機体塗装と一致してない。デカールやインレタのピンクは色味に難点がある。ということで、キネティックのハイビジ用のデカールを使う。タンクやランチャーは、暗色のものが見受けられる。変化があって面白いかなと、一部のパーツはダークシーグレイ（を想定したニュートラルグレイ）で塗ってみる。

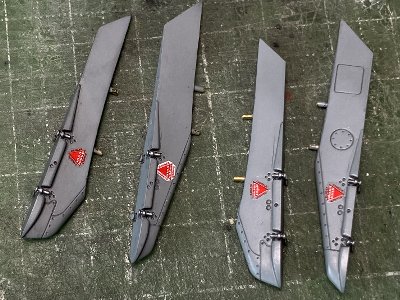

プリント、整形、塗装、デカール、クリア研ぎ出し、フラットクリアまで。取り付けピンの穴は、設計段階であけておく。

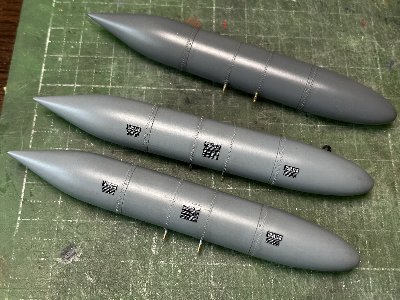

タンクもプリント。キネのデカールを貼る。１つはニュートラルグレイで塗ってみる。→結果不採用。

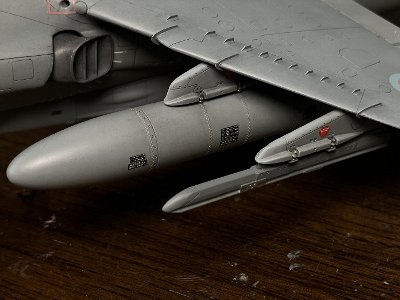

取り付け終了。ミサイルランチャーはニュートラルグレイ、他は基本迷彩色だが、色味を微妙に変えてみる。

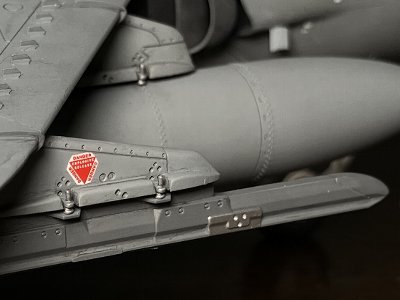

ランチャー、パイロンのアップ。このパイロンだけコーションのデザインを変えてみる。


　ミサイルランチャーは、本モデルのものと、ファントムなどに一般的なものと2種類見られる。模型映えでこっちにする。先端の位置は両者で異なり、こっちの方が前に出ている。


■ その他小物

 　残る工作もあと少し。突起物を取り付けていく。

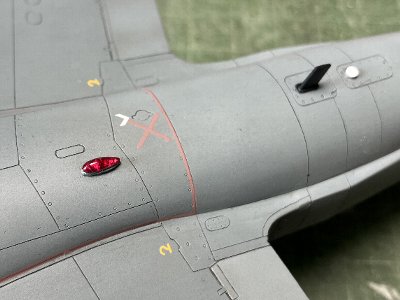

ブレードアンテナ、GPSセンサー（白い丸）は3DP。アンチコライトは、下にミラーフィニッシュを貼り、木工ボンドで接着する。

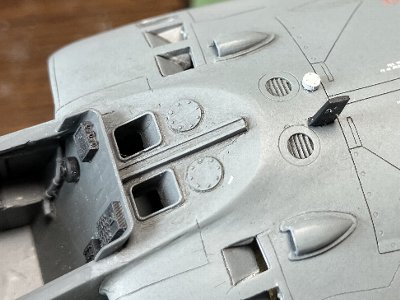

コクピット背面にディテール追加。これらも3DP。若干フィクションが入る。


　キャノピ破砕コードは、前にハリアーIIでやった3DP方式を踏襲。キネのデカールにも出来のいいのが入っているから、無理に3DPにする必要もないのだが、まあ一つのネタということで。

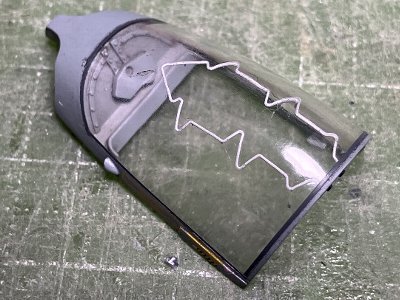

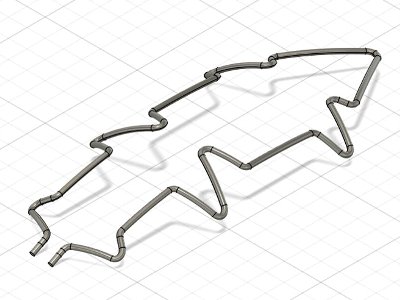

破砕コードは3DP。キャノピ木型の面にコードの平面形を投影しパイプを作成する。

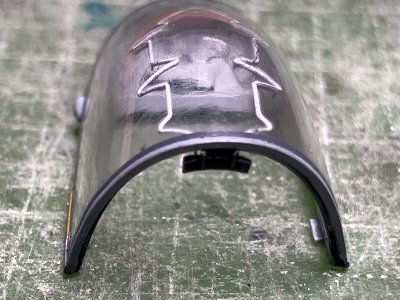

白く塗ってフューチャーで内面に接着する。

バックミラーも3DP。鏡面にはミラーフィニッシュ。

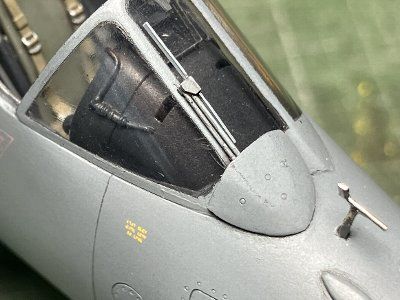

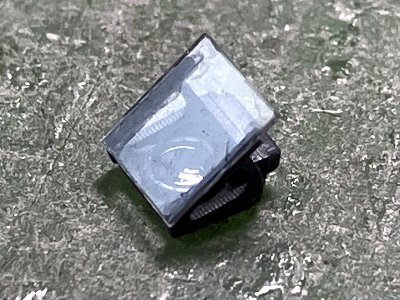

HUDも3DP。0.2mmプラバンをメタルプライマーで接着する。レンズにはフューチャー。

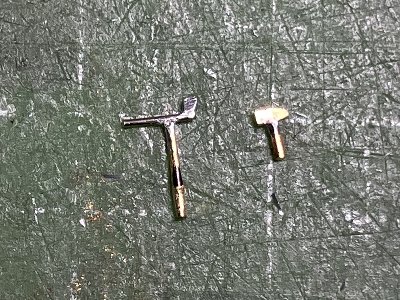

風見鶏と尾翼のセンサーははんだ細工。
ワイパーは伸ばしランナーと0.2mmプラバン。長めに切って溶剤系で組み立て、固まったら塗装し余分を切る。接着は木工ボンド。

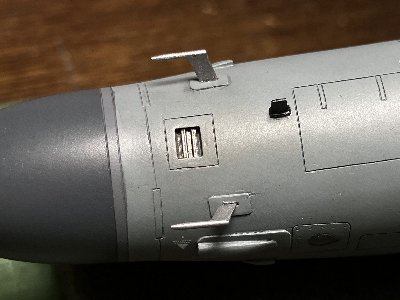

ピトー管やアンテナを接着。

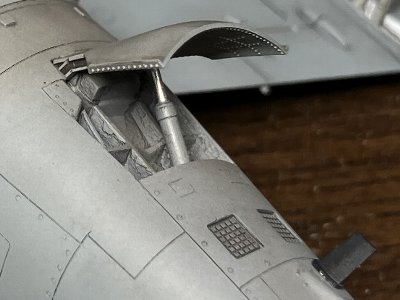

エアブレーキ、ブレードアンテナも取り付ける。アクチュエータには0.7mm洋白線。


　前脚の小ドアを引っかけて破損。ライトの輝きが今一つで気に入らないこともあり、再プリントして取り換える。前脚カバーは3DP。サイズは図面通りに作る。ところが、出来上がって接着したら、脚との位置関係がおかしい。カバーは地上で閉じることができるが、これでは脚柱に干渉して閉じないぞ。脚庫のサイズを間違えたかな（←キットそのままなんだけど）。今更修正は不可能なので、しれっとそのままスルーする。

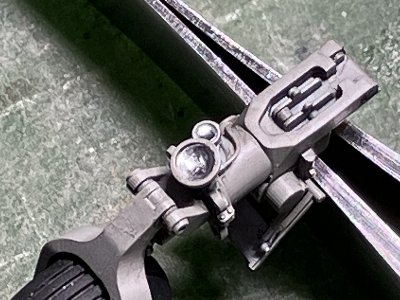

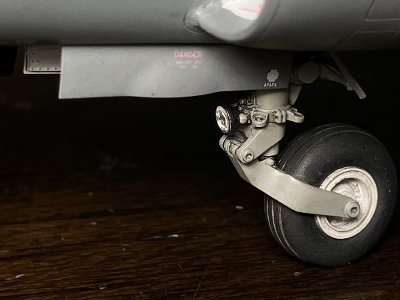

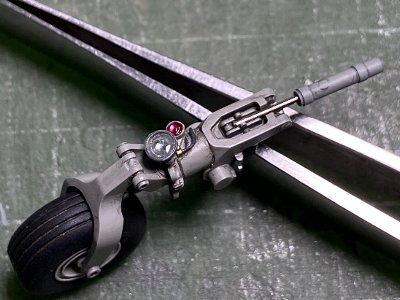

やり直しの前脚。塗ってライトを付けるだけだから、それほど手間ではない。ホイル別パーツでマスキングも不要だし。

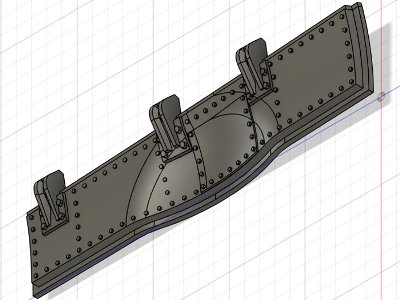

前脚カバー。右が前。折角なのでリベットてんこ盛りにする。細部はやや手抜き。正しくは、ヒンジはそれぞれ形が違う。

塗装してインレタを貼り、機体に接着する。脚との位置関係がおかしいのは上述のとおり。

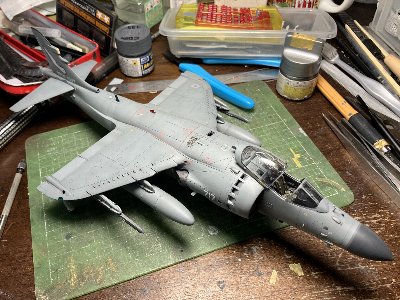

ともあれ、これにて、「一応」完成となる。大体いつもこんな具合にとっ散らかった状態で作業している。


　補足。前脚カバーの設計法。基本形は胴体断面形でソリッドモードのロフト。タイヤの膨らみは、まさにタイヤ状のオブジェクトをつくり、合体して境目にフィレット。出来たオブジェクトをコピーして板厚分ずらして差分すると板状のオブジェクトになる。同じことを繰り返して内張りを作り、面のオフセットで一回り小さくする。


■ 一応の完成　

 　ということで、4月20日に一応の完成となる。工作着手が去年の6月24日。途中モデリンクの3DP生産とアルマ隼で3カ月放置だから、実質製作期間は7ヶ月。一応、としたのは、サイドワインダーが未了なので。これは静岡には間に合わせる予定。併せて、ウェザリングや細部の仕上げなど、もう少し手を入れたいな。



















　これにて静岡HSとWINGS展示会のノルマは達成。長らく放置中のハリケーンを再開・・・したいところだが、その前に寄り道。旬の「あの」キットを短期決戦で製作する。私がキット開発に関与しているアレだ。といえばアイテムは、お分かりだよね。


■ 完成写真　11/6追加

 　写真を撮るのに半年放置。モデリンクの生産がひと山越えたところで、一念発起（←大袈裟な）。コンデジと撮影用電気スタンド、背景の色紙を引っ張り出し、F-35やハリケン、H-75なども合わせて、完成写真を撮影する。撮ってからも編集にまたしばらく放置したりして。

　で、腕のせいもあるんだろうけど、コンデジ画像はイマイチ不満。スマホで撮った方が、メリハリあって、チョットだけあざとくて、カッコよく撮れるんだよな。迷彩塗装は、それなりにグラデーションをつけているんだけど、コンデジだと平板。だから、スマホ撮影の暫定版も残しておく。

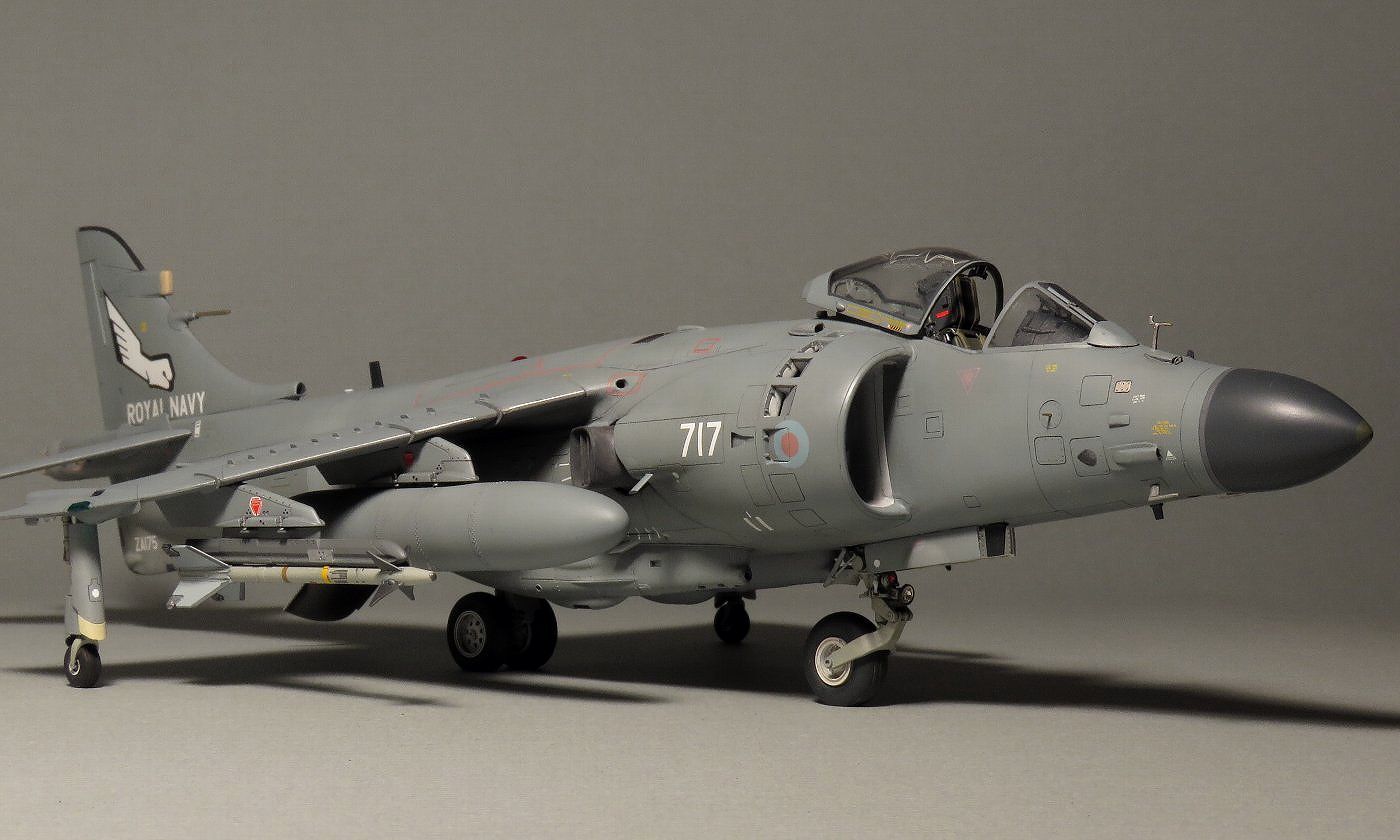

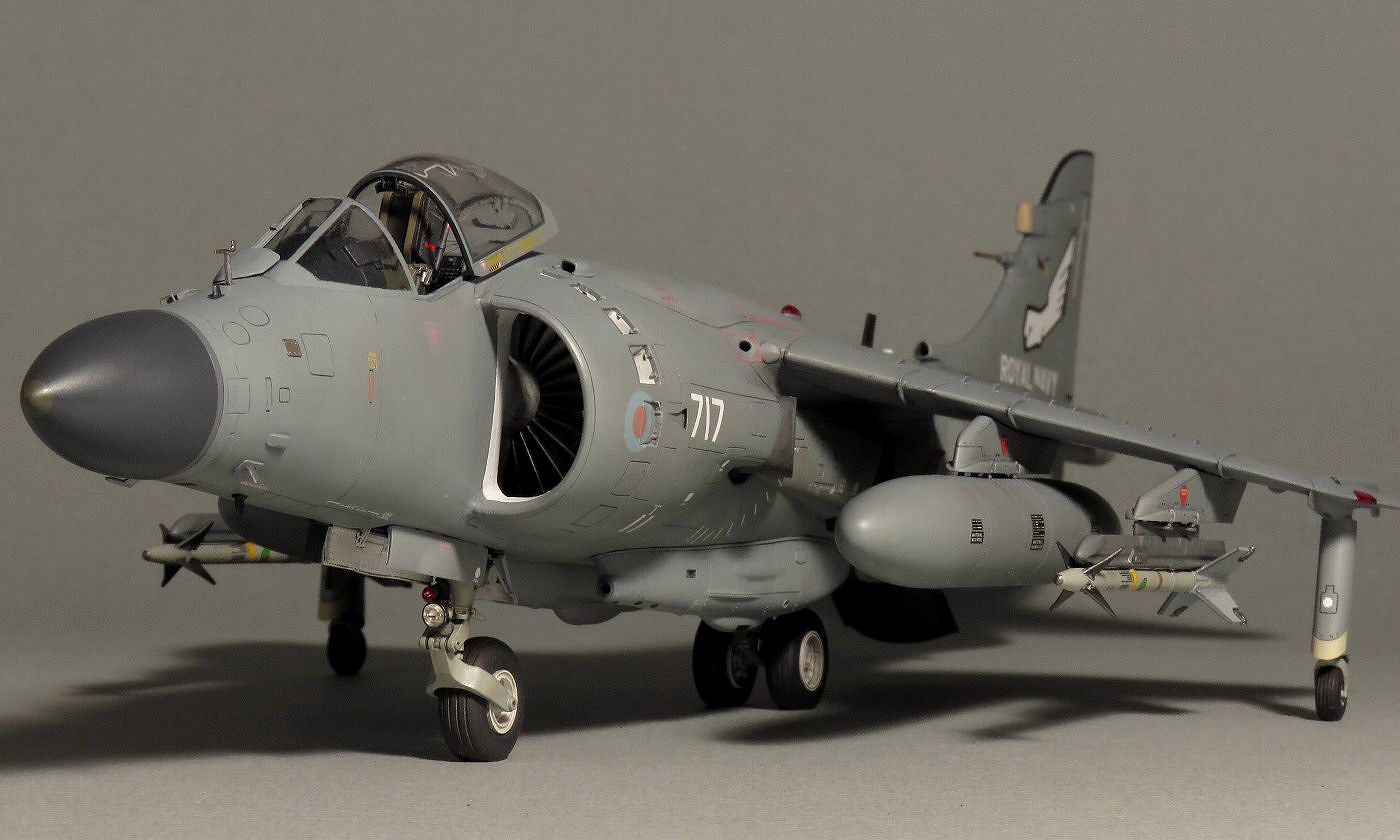

シーハリアーFA.2 英海軍第899NAS所属 '717' s/n ZA175 RNASヨーヴィルトン 2003年10月　画角の都合で横長画面で。




FA.2って、フンボルトペンギンみたいな機首がかわいいよね。半年前の画像からは、AIM-9が追加されている。

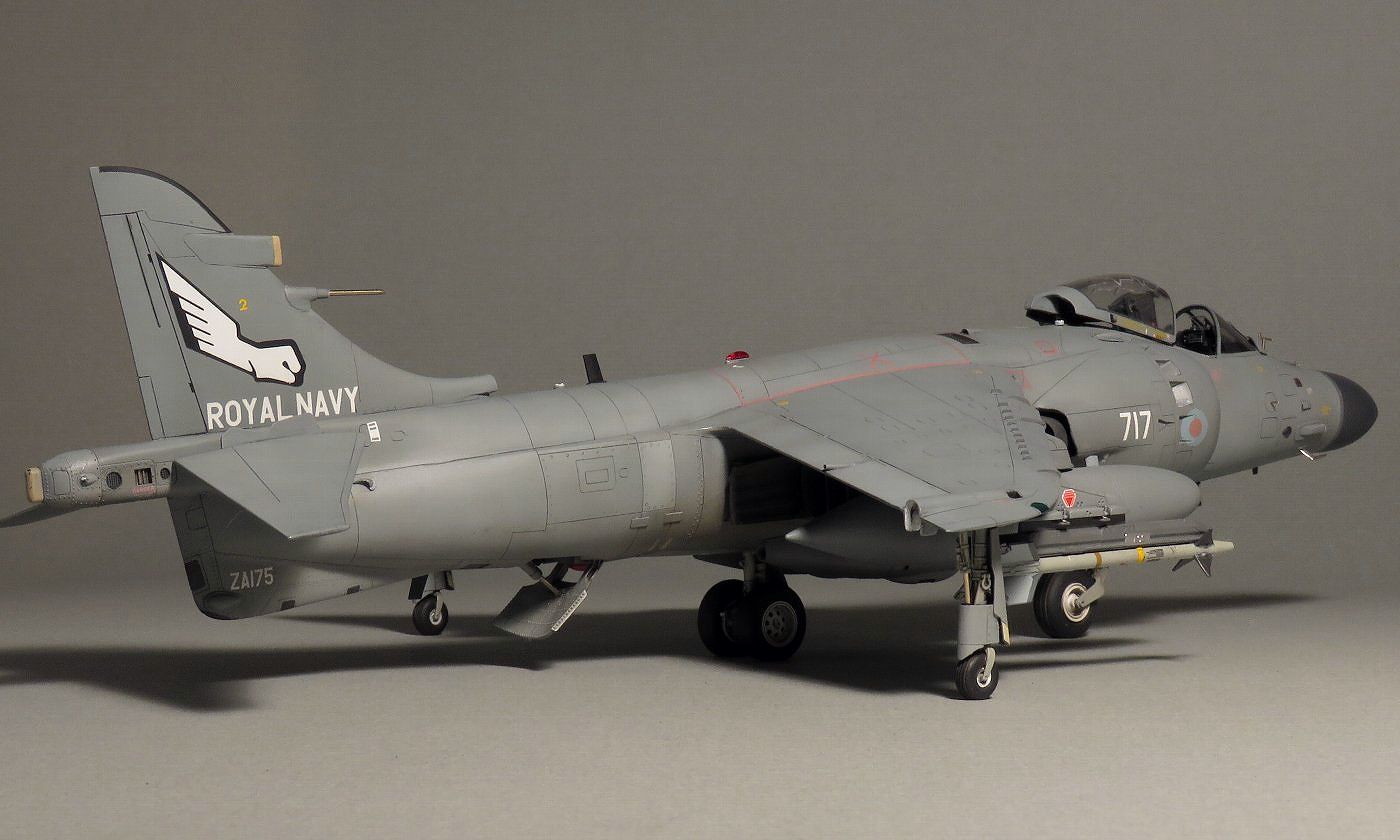

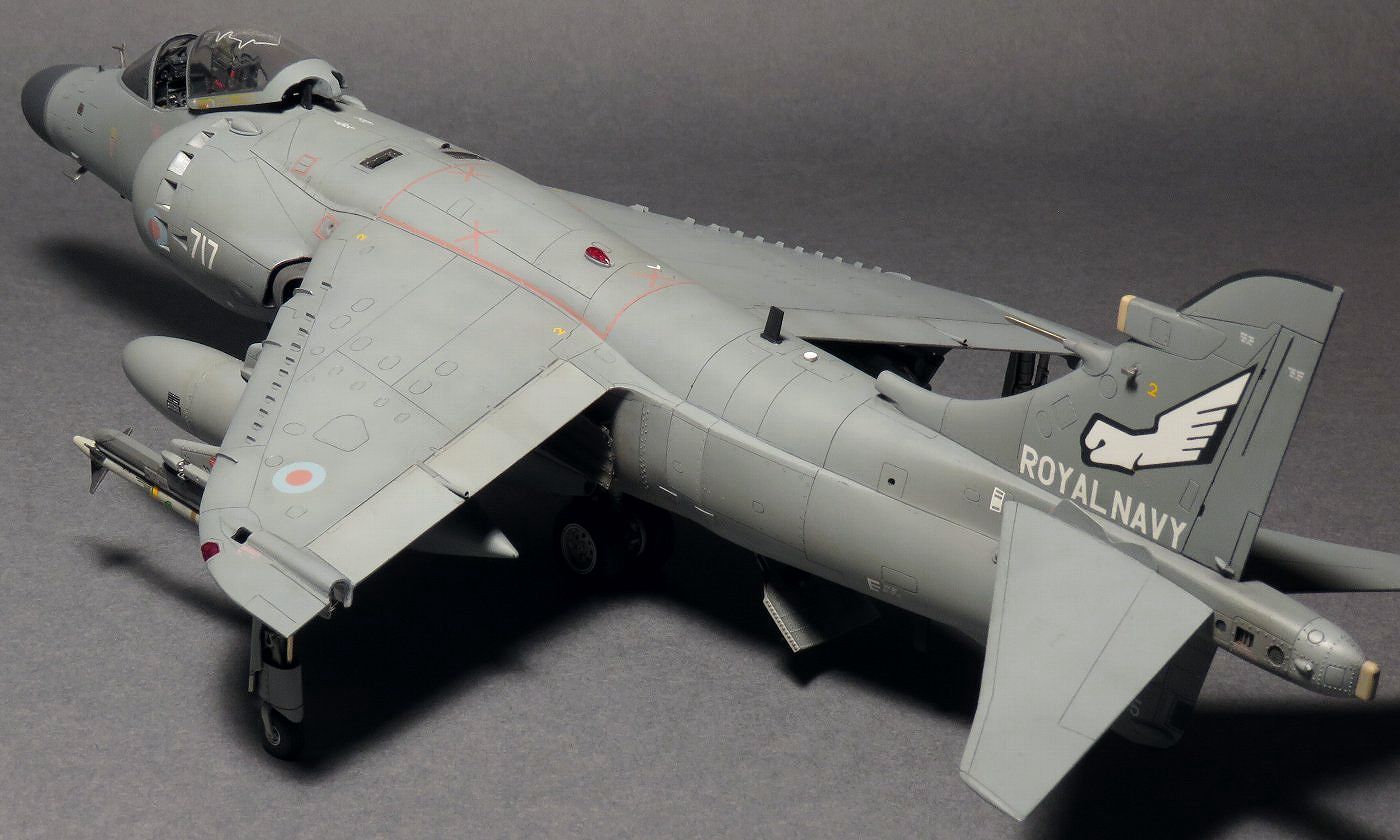

シーハリアーは、後ろ姿も魅力的。しかし、苦労した胴体の凸リベットはよく見えない。ちなみにテイルブームの凸リべは3DP。




このアングルもハリアーらしくて好き。モノグラムのアウトラインの正確さがハッキリわかるアングルだ。ボーテックス・ジェネレータは0.2mmプラバンを１つずつ植えたもの。




フルスクラッチした機首とコクピット。キャノピ破砕コードのリアルさは3DPならでは。補助インテイクは手作り工作なので、アップはツラいな。

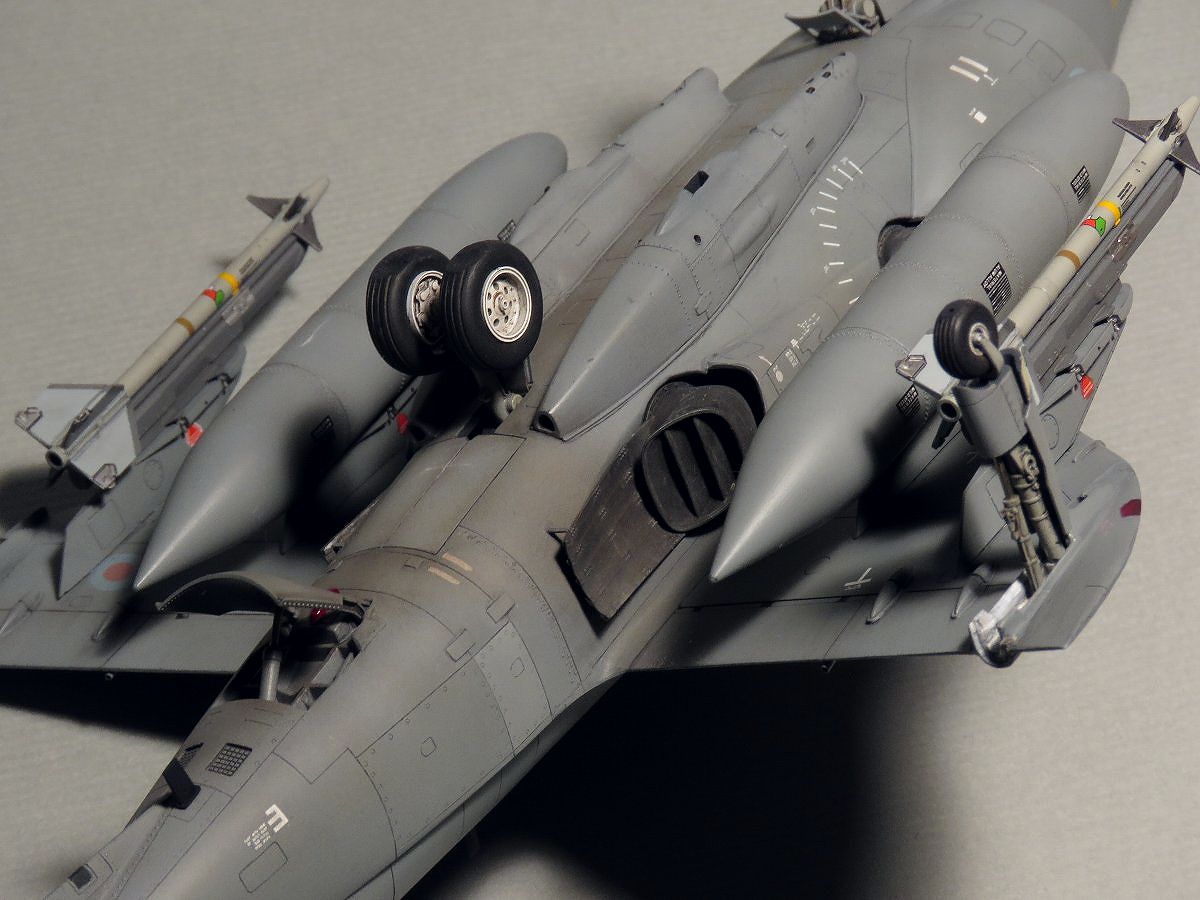

下面のパーツは、ほぼ全て3DPに置き換え。脚、アウトリガー、ノズル、遮熱板、ガンポッド、エアブレーキ、パイロン、ミサイル、タンク、フレア、アンテナ。




黒背景で一枚。個人的ベストショット。










■ For foreigners who use machine translation

 This article is written in colloquial Japanese, therefore it cannot be correctly translated into English by machine translation such as Google Chrome. In particular, a subject is often omitted in Japanese, so "I" may be mistranslated into "you", "we" or "it", and vice versa. Also, affirmative and negative sentences may sometimes be translated in reverse.

There is no distinction between the singular and the plural in Japanese, so the two may be confused. Japanese writing of a foreign word may sometimes be translated into another word different from the original.

To translate a Japanese diagram,just upload the image to chatGPT.


■ 参考文献　

 　参考文献は こちら。2025/3 若干追加。


■ 図面一覧　

 　2/12 断面図以外を修正。胴体上面のパネルライン、主翼上面アクセスパネル、ジェットノズル関係など。

FA.2 側面図　 FA.2 上面図　 FA.2 下面図　 FA.2 断面図　

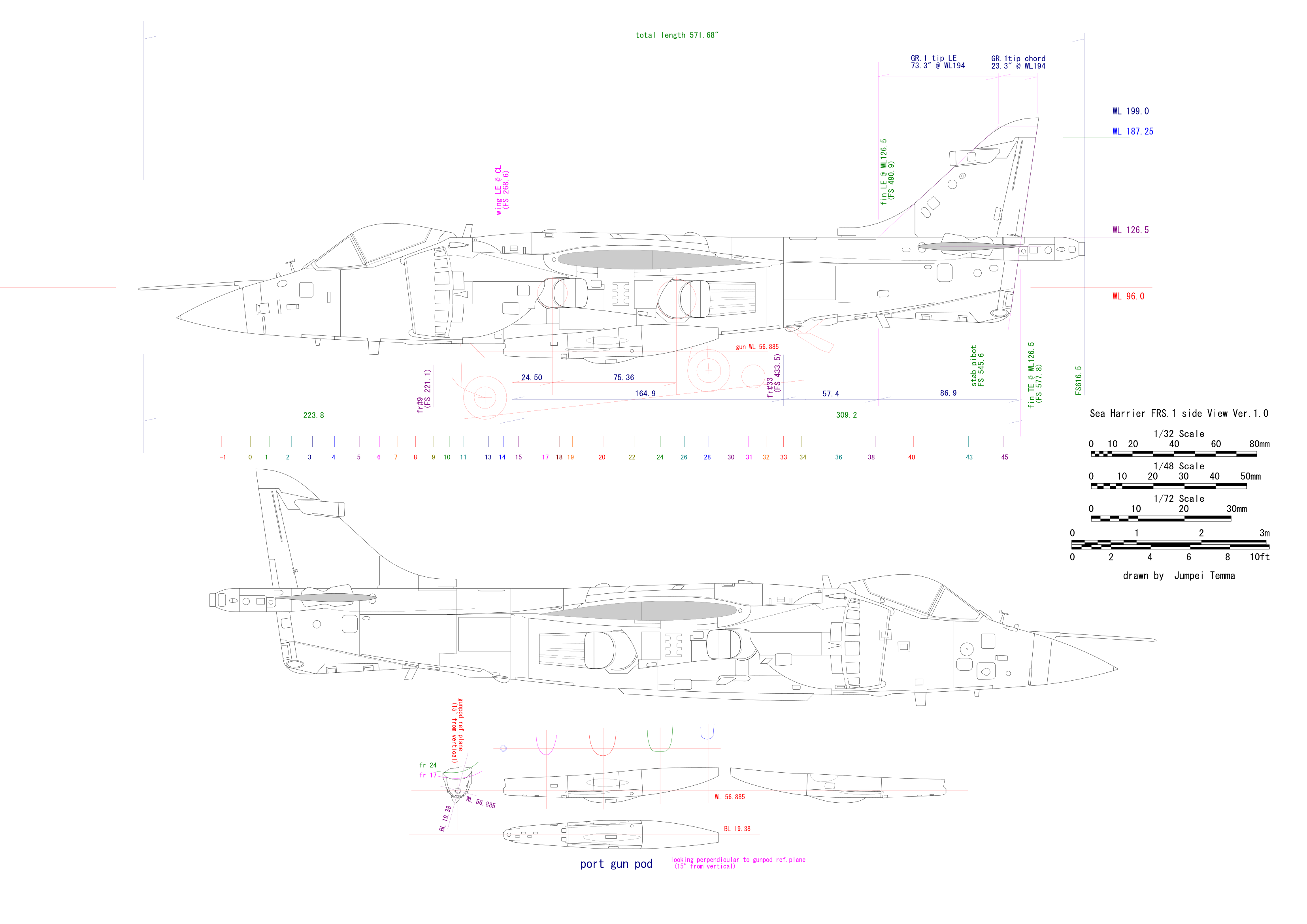

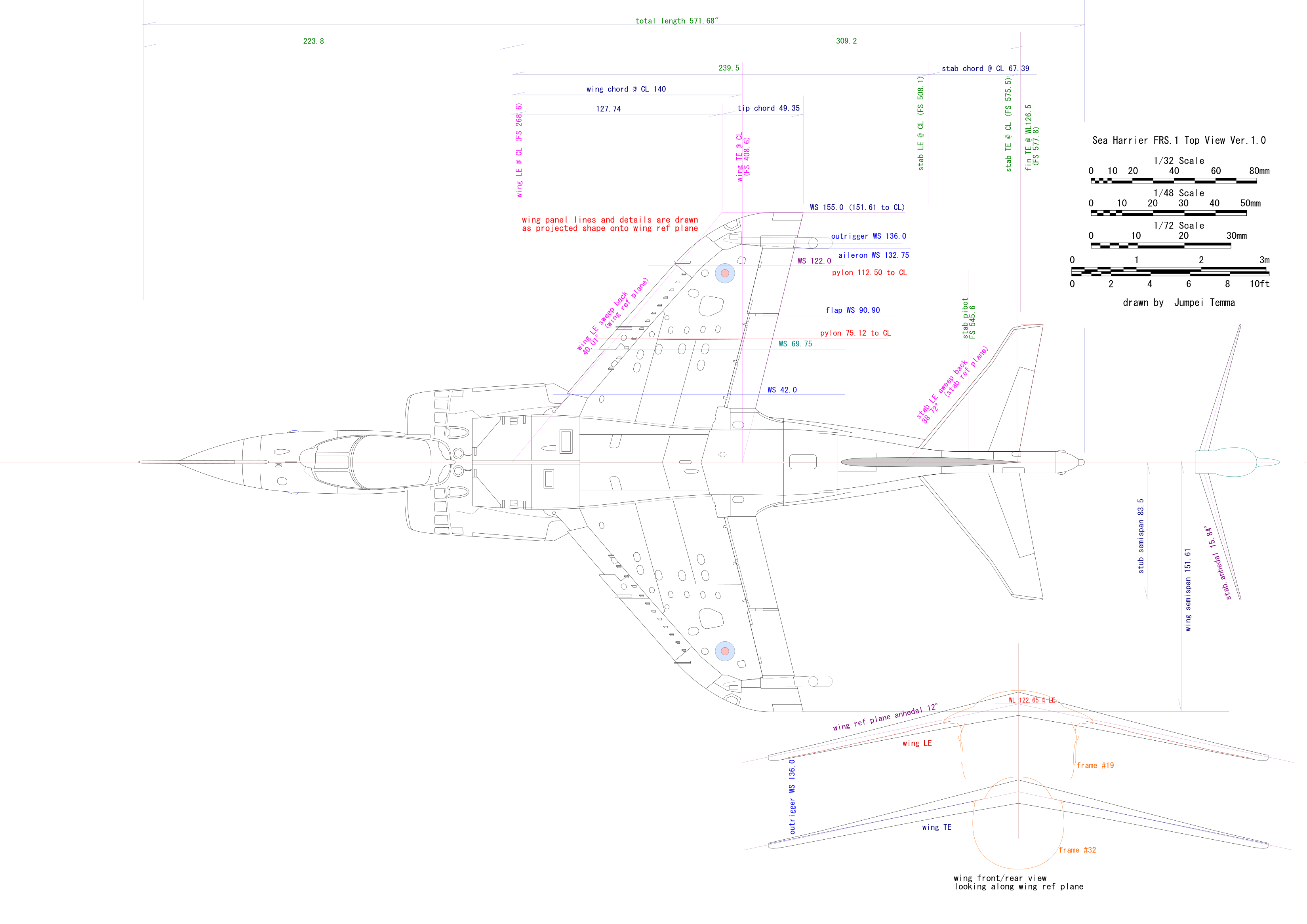

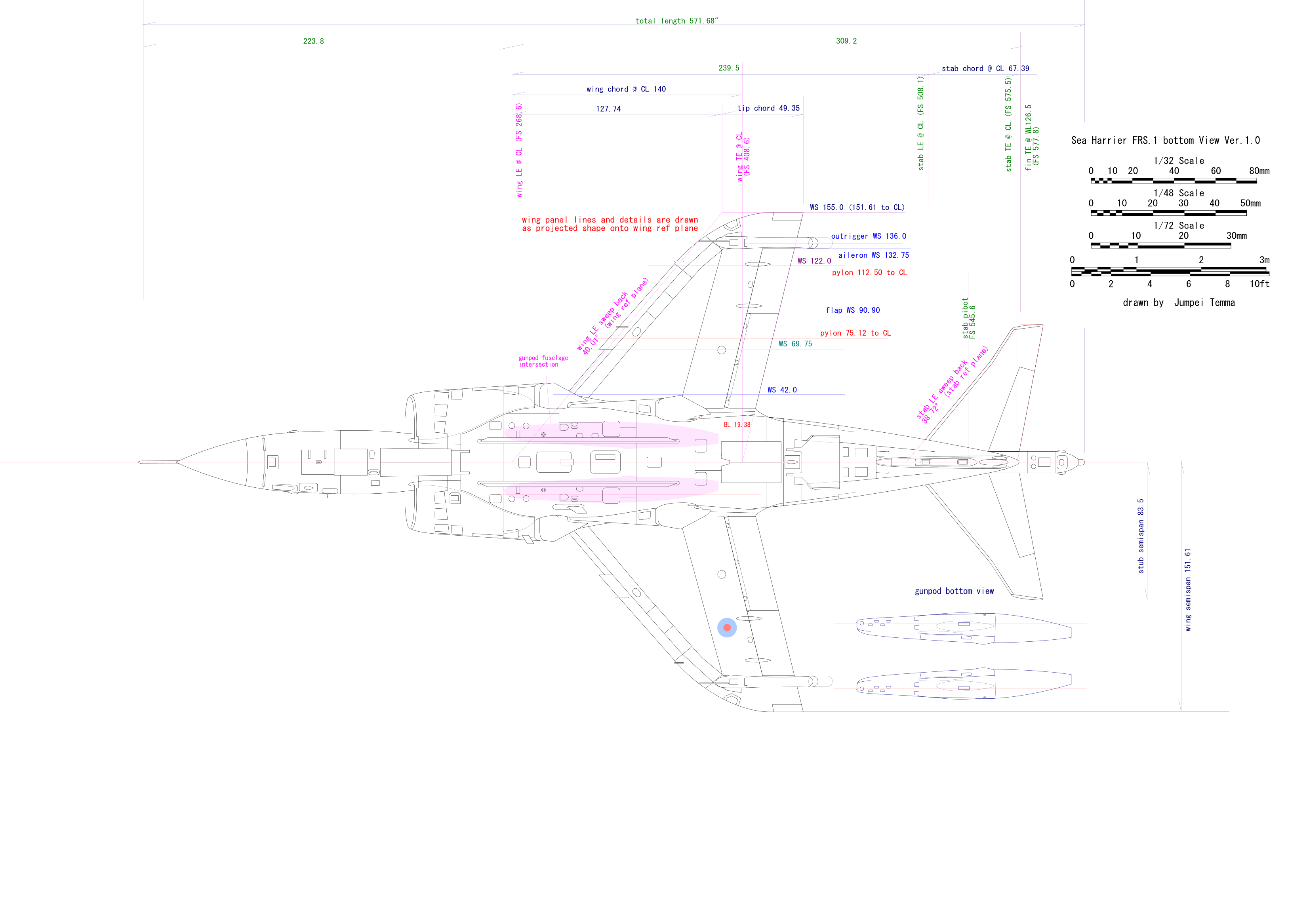

FRS.1 側面図　 FRS.1 上面図　 FRS.1 下面図　

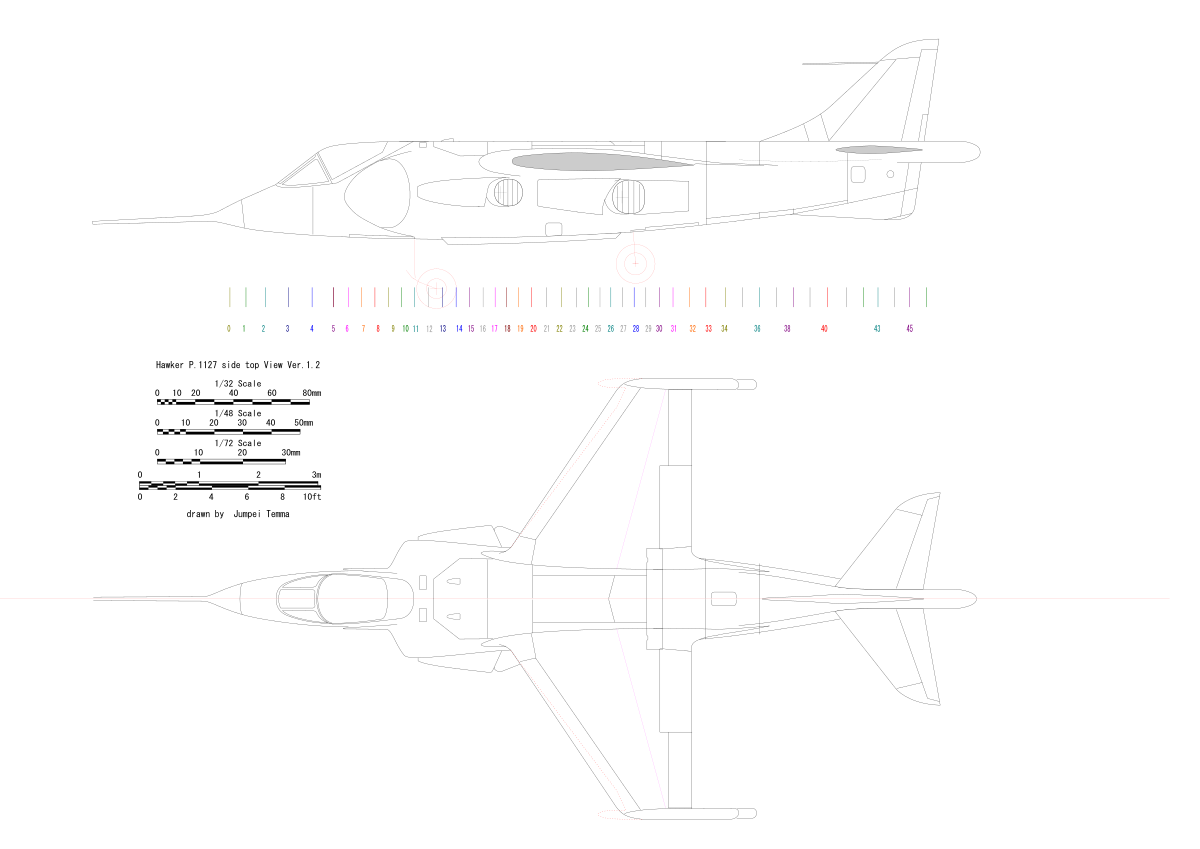

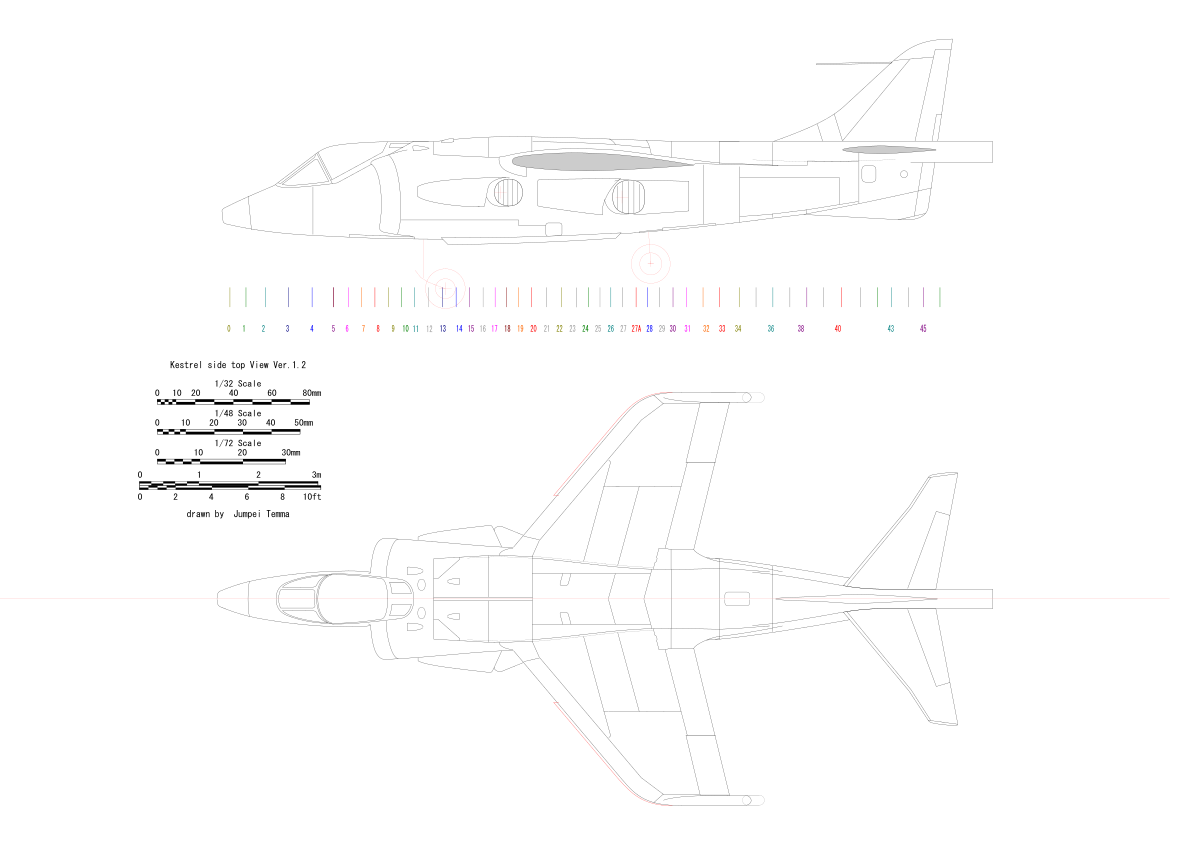

P.1127 側/上面図　 ケストレル 側/上面図　 ハリアーGR.1 側/上面図　



■ 3Dファイル一覧　

 　需要のありそうなものを、お持ち帰りファイルとしてアップする。機首やキャノピの木型を使う人はいないだろうから、これらは止めておく。欲しい方はメールで。

  • 基本的に1/48スケールで設計しているが、前脚は1/72ハリアーIIで作ったものをベースとしている。最後に尺度コマンドで1/48にしてある。タイムラインを最後まで辿るとサポートの付いた最終状態となる。

  • 前脚は、4カ所のタイダウンリングを削り取ると陸上型ハリアーになる。主脚はおそらく第一世代ハリアーに共通。

  • コクピットは途中段階。計器盤やサイドコンソールは一応完成で、あと側壁につく計器類とグレアシールド、HUDを追加する予定。→2/12追加した最終形をアップ。

  • APUのインテイクのメッシュは、1/72にする場合はメッシュの線を並べるコマンド（縦横２箇所）の並べる数を2/3程度に減らし、チャフ/フレアディスペンサは並べる四角形の寸法を0.1mm程度小さくするとよいだろう。

  • ジェットノズルは、実機においてはシーハリアーだけでなく、他の第一世代ハリアーに共通。ただし、キットへの適合となると、各社個性がある。1/72のノズルは、1/48と同じファイルの中に入っている。←後からの修正に対応するための措置。

  • ガンポッドも第一世代ハリアーに共通。

  • アウトリガー本体は左右対称で左右舷で共通。上を下にプリントを推奨。タイヤはサポートつき。右舷アクチュエータは左舷のミラー対称で、ファイルは左舷のもの。

  • エアブレーキ、エジェクションシートは、シーハリアーFRS.1と共通。内側パイロンはシーハリアーFA.2のみ。外側パイロンは、他の第一世代ハリアーにも共通。タンクは、RAFハリアーでは少し短いものが装着されている。


FA.2 コクピット 　●DL ＜2/12更新＞

前脚 　●DL ＜3/24更新＞

主脚柱 　●DL ＜3/24更新＞

主車輪 　●DL ＜3/24更新＞

テイルブーム 　●DL

ディテール 　●DL ＜2/12更新＞

ノズル前 　●DL

ノズル後 　●DL

ガンポッド 　●DL

遮熱板 　●DL

アウトリガー 　●DL

エアブレーキ 　●DL

エジェクションシート 　●DL

パイロン、タンク 　●DL

破砕コード、キャノピディテール 　●DL

前脚カバー 　●DL





当サイトの図面、3Dデータ、インレタ用版下などは、商業利用、個人利用にかかわらず、基本的に誰でも自由に無償で使用可能である。 ただし、商業利用の場合は、必ず当方までその旨お知らせいただきたい。また、3Dデータについては、当方の許可なく他のサイトに投稿することを禁じる。

Drawings, 3D data and other materials on this site can basically be freely used by anyone regardless of commercial use or personal use. However, please be sure to let me know in the case of commercial use. And it is prohibited to post my 3D data on this site to other sites without permission. Copyrights are owned by Jumpei Temma.
