中島 キ43 隼 II型 前期型 アルマホビー 1/72 製作記
2025.9.17初出
![]() |
|
|
![]() 再掲、前期型カウル。全体に角ばった形状で、正面開口部が広く、過給機インテイクは小判形。 |
![]() 再掲、後期型カウル。丸みを帯びた形で、前に長くなりその分開口部が狭まる。インテイクは饅頭形。 |
|
さて、前作のII型後期型(後期後型ともいう)は、発売前のテストショットを組んだもの。そのため、キット紹介の意味もあって、外形は全く手を入れず、唯一、カウルをキットパーツと3DPの脱着式にして、カウルフラップの開閉を楽しんだ。 今回は2作目なので、前回気になった点にちょこっとだけ手を入れる。これから組む人も参考にしてもらえると嬉しいな。なお、キット評や、3DP改造パーツは、以前の製作記を見ていただくこととして、ここでは割愛。

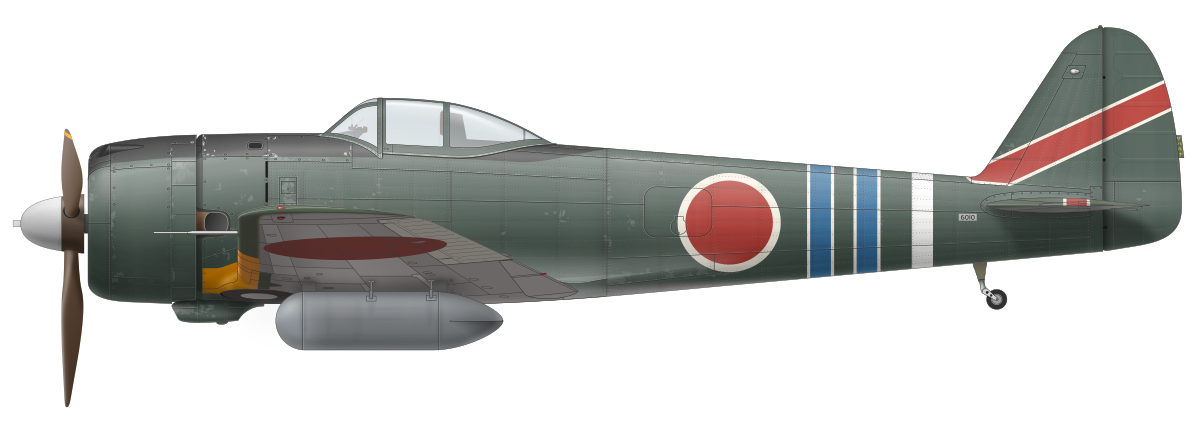

次にカウル下面。実機写真だと下面やオイルクーラーも暗緑色に見える。一方で、世傑などに同隊でカウル下面が明色の初期型(前期前型)のカラー写真がある。ここは南郷機の写真の印象で暗緑とする。後部胴体も、暗緑が下まで回り込んでるかよく分からん(世傑のイラストはそうなっている)。暗緑の色調は、前述世傑カラー写真のイメージで、青暗くする。世間的に言うところの川西機色(零戦も隼もこんな色だと私は思っているが)。 さらに、青帯の色調も不明。日本機のカラー写真でマーキングの青って見たことがないから、色のイメージがつかめない(※)。モノクロ写真の印象では、明度は低い。世傑のイラストは明るすぎかな。紺色の疾風のラダーが現存していて、それはネイビーブルーのような紺色。ということで、その色をイメージ。いや、そもそも「青」っていうのは合ってるのかな? モノクロ写真だと分からないよね。文献の記録があるのだろうか。 スピナは明色だが、白か黄色か悩ましい。写真の印象は白かな。タンクの色は何色だろう? 下請け工場で適当に塗った灰色ってところだろうが、さてその灰色の色調は如何に? その他、アンテナ柱はなし。脚カバーは暗緑。ホイルは無塗装。以上、お気づきの点があれば、遠慮なくご指摘いただきたい。※9/19落下タンクを追加し、細部を訂正して再掲。 9/30追加 ※ その後、尾翼に青の部隊マークの入った屠龍のオリジナルカラー写真を見せていただく。写真の印象は、紺でもなく、水色でもなく、まさしく青。英語だとトゥルーブルー。あるいはコバルトブルー。そういえば、日本機の塗色の文献にはこのコバルトという言葉を見かける。で、コバルトブルーで検索して出てくる色は、このカラー写真の印象に近い。ということで、そのイメージでイラストを描き直す。(塗り直す、か) それから、水平尾翼の帯については、隊長機だけでなく同隊機の多くに記入され、それは五式戦に機種転換したのちも継続したようだ、との情報をいただく。改めて写真を見直すと、そのように見えなくもない写真が出てくる。しかして、その色は? |
![]() |
|
あと、垂直尾翼前縁がちょい薄いか。設計者からは、私の図面どおりにしたのに!と怒られるかもしれないが。それと、上反角はわずかに不足。私の図面に合わせて手でパーツを曲げてやろう。 |

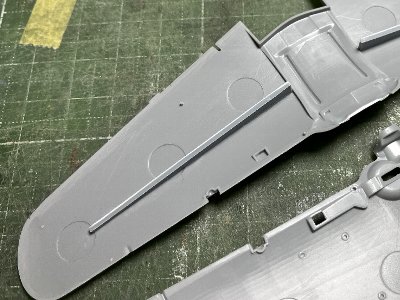

![]() 中にプラバンの桁を入れる。過度の変形で前縁が割れないようにするためで、ピッタリ入る必要はなく0.5mm程の隙間は許容する。 |
![]() 胴体接着部の風防より前方及びエンジン裏に0.5mmプラバンを接着(赤矢印)。クサビ形に削り、風防前方では幅ゼロとする。 |

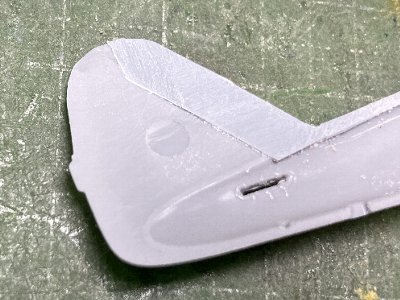

![]() 垂直尾翼前縁に0.3mmプラバンを接着し、前後がなじむように削る。 |

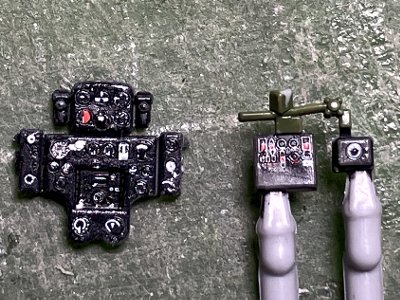

![]() 計器盤、配電盤にデカール。 |

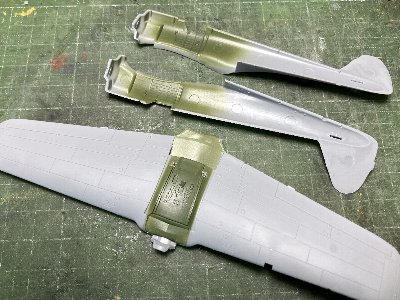

![]() 翼上下を接着。コクピット内部色を塗る。ちなみに今回は鍾馗で使った自作中島コクピット色。 |

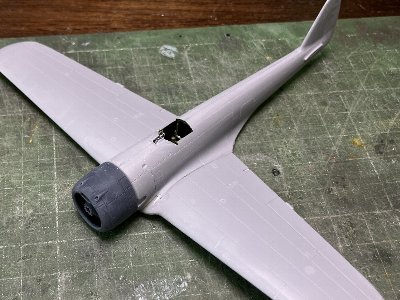

![]() 胴体と主翼を接着。胴体拡幅により、合わせがきつくなるから、そこは慎重に擦り合わせるべし。 |
|
キットはカウルフラップが開いているので、その後方の胴体が狭いのが気にならない。しかし、閉じると段差が分かってしまうのだよね。私の3DPを使う方は、ぜひここを改修するようオススメする。
|

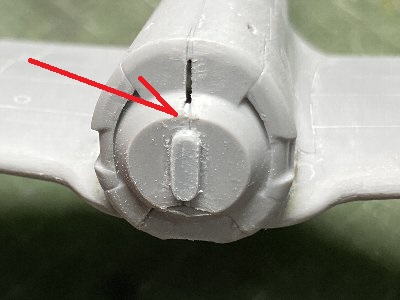

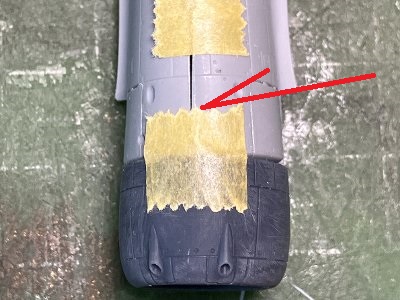

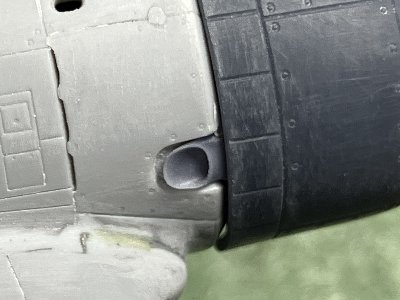

![]() 矢印部分にも0.5mmプラバンを挟んでいる。小判形突起は1mmプラバン。機首の位置はこれで決まるので、寸法と位置を正確に。 |

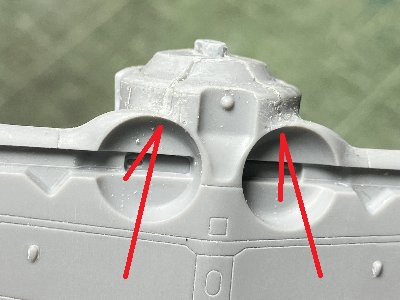

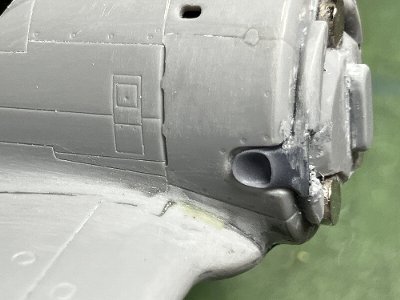

![]() 機首拡幅に伴い、矢印部分の辻褄も合わなくなるから、適当にパテ類(私は瞬間+プラ粉)を盛って整形する。 |

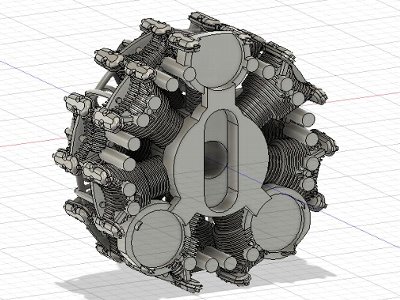

![]() エンジンにはネオジム磁石の接着台を設計してある。お持ち帰りファイルとモデリンク販売品にはない。悪しからず。 |

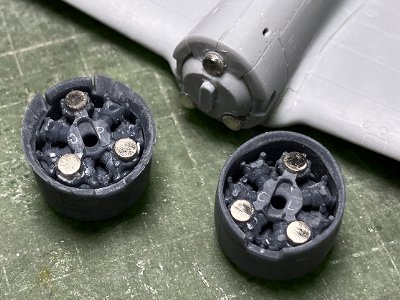

![]() 磁石を接着する。精度よく接着するには工夫が必要(後述)。 |
![]() フラップ開のカウル。まだ接着はしない。 |

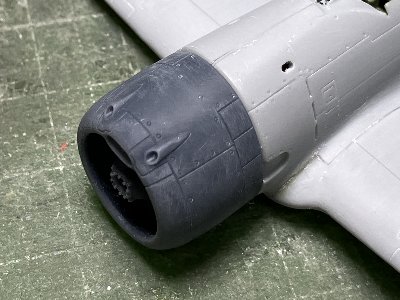

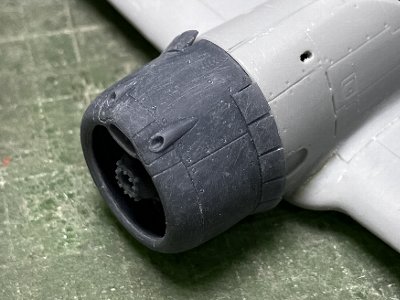

![]() フラップ閉のカウル。 |
|
磁石の接着法。まず、1つ目のエンジンに磁石を瞬間で接着。そこに胴体側磁石をひっつけ、エンジンの位置を合わせて胴体と磁石の間に瞬間を流す。誤差はこの隙間に逃がす。2つ目のエンジン側の磁石を、今しがた接着した胴体側磁石にひっつけ、エンジンの位置を合わせてエンジンと磁石の間に瞬間を流す。誤差はこの隙間に逃がす。小判形プラバンは、エンジンの凹みと隙間ガタツキなくピッタリはまるように作るのが、キモ。
と思ってたら、キットインストに書かれているURLから無料でダウンロードできる、と教えていただく(情報感謝)。キットを買った人だけがアクセスできる、というわけ。いやー、知らなかったなあ。←インストよく読めよ。 |

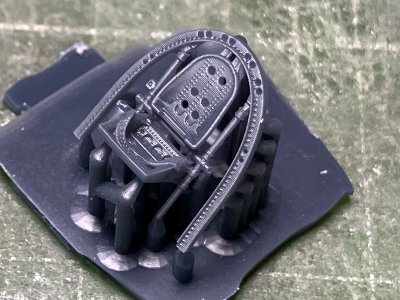

![]() シートベルトつき座席をプリントしてみる。ちなみにファイル形式はstl。他に排気管なども。 |
|
主翼取り付け部もキットパーツを切り取って使う。3Dで一体設計できなくもないが、そこはプラにした方が、主翼との接着に具合がいいでしょ。 |

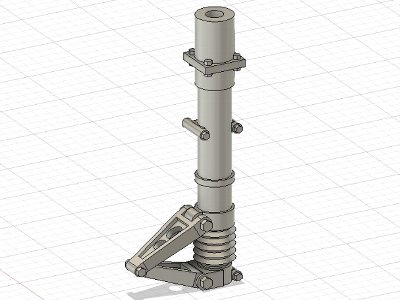

![]() いい写真がなく、細部は推測が入る。現存機の脚は、たぶん1型の流用。カバー取り付け金具が違うと思う。 |
|
|
![]() カウルフラップを開くと隙間から筒の部分も見えるので、そこはプラパーツを継ぎ足す。ギャップはパテ。 |
![]() 閉じるとこんな具合。3DPは奥行きがあって「管」に見える。プラパーツだと「皿」。 |

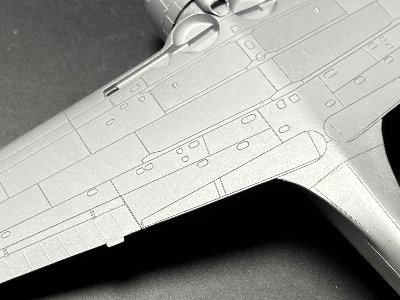

![]() 機銃パネルなどのファスナを#3たまぐりで打つ。 |

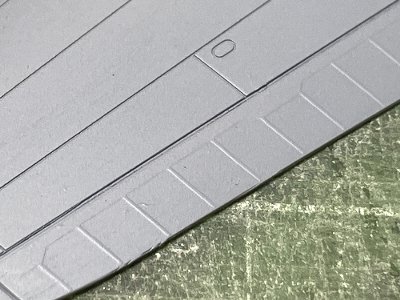

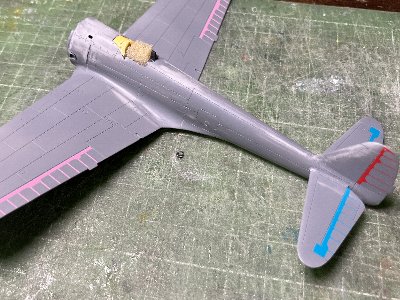

![]() 動翼リブのインレタは過去に作成済み。版の余ったスペースを利用しているので色がバラバラ。 |
![]() インレタ部分には保護のためサフをしっかり吹く。 |

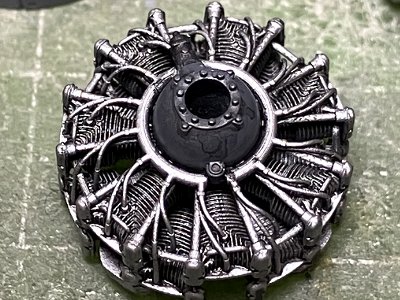

![]() エンジンはC8銀で塗装し、黒のウェザマスで強めにウォッシュ。このあと、プラグコードなどに差し色を入れる。 |

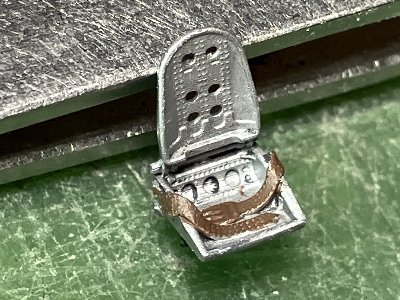

![]() シートも3DP。C8銀とC526茶色で塗装。これは塗装後に取り付ける。 |

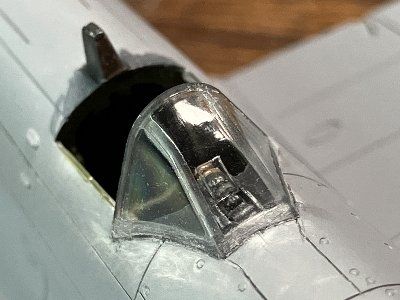

![]() ガンサイトに0.2mmプラバンのリフレクタを接着し、風防を接着する。ヘッドレストは小さい方(パーツB24)を使う。 |
|
そのほか、フィレット部のスジボリを追加し、胴体側面の不要パネルラインを埋める。具体の箇所は、隼後期型製作記「リベット」の項を参照されたし。
|

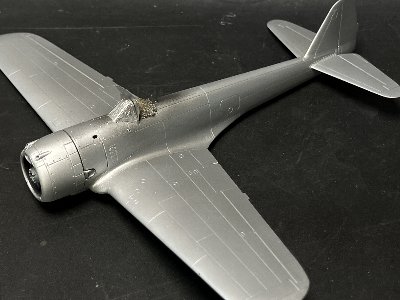

![]() 上面にはC8銀。 |
![]() キャノピはキット付属のマスクシールでマスキング。下地に黒を吹いてC8銀。シールは辺ごとに分割して貼る。 |

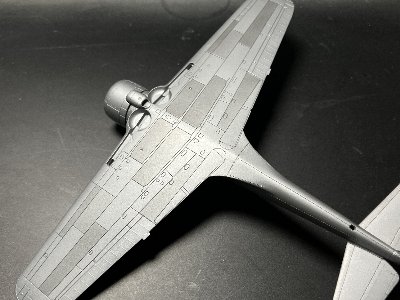

![]() パネルごとのトーンの違いを出そうと、マスクして自作ガンメタルを薄く吹く。 |
![]() やりすぎたのでフラットアルミを上吹きしてトーンを抑える。今度は抑えすぎだな。何やってんだか。 |

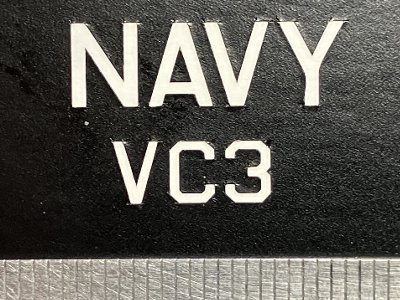

![]() 高さ4mm強のレターを切ってみる。データは補正せず。ロボよりも精度がよい。データ修正で歪みをとれば、よりよくなるだろう。 |

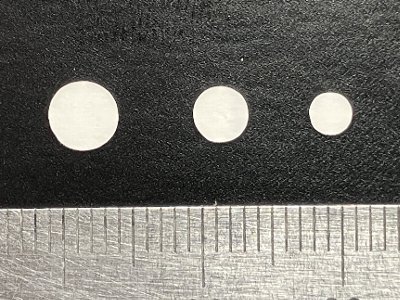

![]() 円(最小は直径3mm)を切ってみる。ロボのように始点と終点がズレるようなことはない。ただしビミョーな歪みはある。 |
|
結果、マシン買い替えは正解であった。めでたしめでたし。カットの設定は次のとおり。カット圧、速度、パス、加速度、刃出し量:いずれも1、オーバーカット設定にチェック。
◆シルエット・スタジオへのSVGファイルの読み込み方法 シルエット・スタジオ(無償版)は、ベクターデータとしてdxfファイルが読み込み可。したがって、svgファイルをdxfファイルに変換できれば問題解決だ。その方法は以下の2つ。イラストレータのaiファイルについても、たぶん同様の方法で解決するはず(試してはない)。 @ ウェブ上でsvgファイルをdxfファイルに変換するサイトを利用 長所:簡単、お手軽。 短所:外部サイトに依存するところに一抹の気持ち悪さが。 A インクスケープでdxfファイルとして出力(名前を付けて保存) 長所:堅実、確実。 短所:古いInkscape ver0.91(←私が使っているヤツ)ではdxfファイルで出力できない(エラーが出る)。 では、どうやってdxfファイルに出力するか? 答え:最新のver1.4.2を使用する。名前を付けて保存する際は、DXF R12を選択する(R14ではエラー)。 ◆インクスケープとシルエット・スタジオの互換性について こうして出来たdxfファイルだが、シルエットで開くとサイズ情報は失われ、読み込まれた図形のサイズは、一律で幅174.15mmとなる。ということは、インクスケープで幅174.15mmならば、等倍サイズで読み込まれることになる。だから、174.15mmの幅の四角形のなかにカットデータを入れて出力、シルエットで読み込み後に四角形を消せば、サイズ問題は解決となる。 ◆インクスケープ新旧バージョンの互換性について 個人的には、もう1つ問題がある。新旧バージョンの互換性だ。ver0.91は90DPI(1インチあたり90ピクセル)、ver1.4.2は96DPIである。そのため、0.91で作成したファイルを1.4.2で読み込む際に、ファイル変換を要求される場合がある。変換オプションは3つ。 @スクリーンに表示するためのデジタルな作品 A紙や3Dプリントなどに物理的に出力するためのファイル − クリップ・・・の見た目が一番重要 B 同上 − オブジェクトの物理的なサイズ・・が一番重要 @は、オブジェクトのピクセル数が不変。そのため、出力するとサイズが90/96となる(6.25%小さくなる)。 Aは、オブジェクトのピクセル数が96/90倍になり、出力したときのサイズが同じになる。 Bは、Aよりさらにピクセル数、出力サイズを96/90に拡大 →選択しない @とAは、状況で使い分けるといいかな。なお、0.91で作成したファイルでも、1.4.2で開くときにファイル変換が要求されない場合、サイズが同じでピクセル数が違う形になる。同じファイルなのに、開くバージョンによってピクセル数が変わるわけ。なぜこういう違いが生じるのか、理由は不明。クローンが関係するのかも。
こんなのは、PCでデータを作るのが一番。マステを貼ってペンで下描き。インクスケープに取り込んでトレース。ベジェ曲線を1本描いたら、クローンで複製して縮小して並べると、その後の修正作業が楽。試し切りし、モデルに貼っては修正。帯の幅や間隔はイラストどおりに再現できる。 |

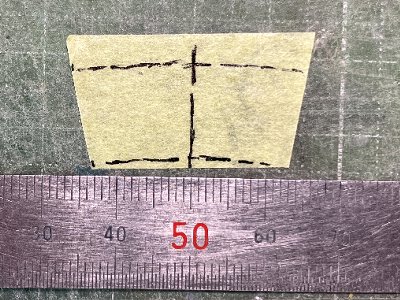

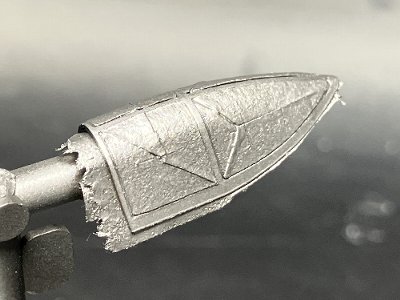

![]() マステに下描き。 |
![]() できあがり。尾翼もイラストのデータを使う。リブのインレタの上には貼らない(ここはマステの糊を落として貼る)。 |
|
